結構製作與用途

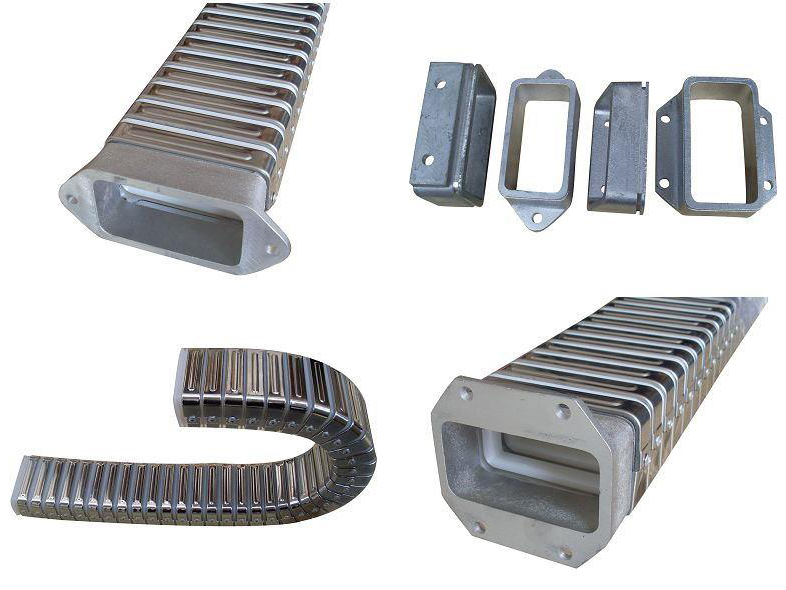

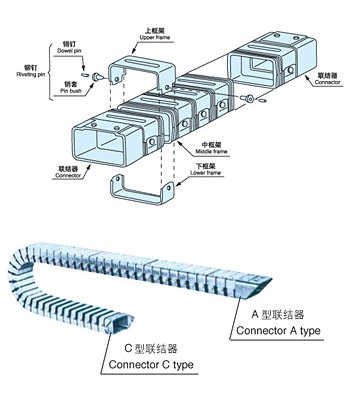

鐵板外徑鍍鉻處理，和不鏽鋼及塑料兩種，內有增強尼龍66 加纖維組合而成；套板不鏽鋼板拋光處理，內有工程塑料組合而成，結構合理。強度高、不變型、外型精美等優點。
安裝方便，適用於各類機床機械電器，液壓汽動管線防護和裝飾美主機整體造型。確保操作人員勞動安全，增強我國機床，機械設備在國際市場的競爭能力。
選形
注明規格與型號如下所示：

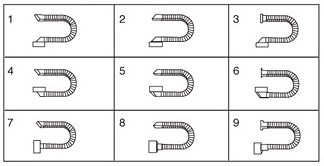

（1）如1 # 1200-D-ⅡⅢ 或25×45×1200-A-Ⅱ
（2）如3 # 1800-CD-Ⅲ 或52×102×1800-DD-IV

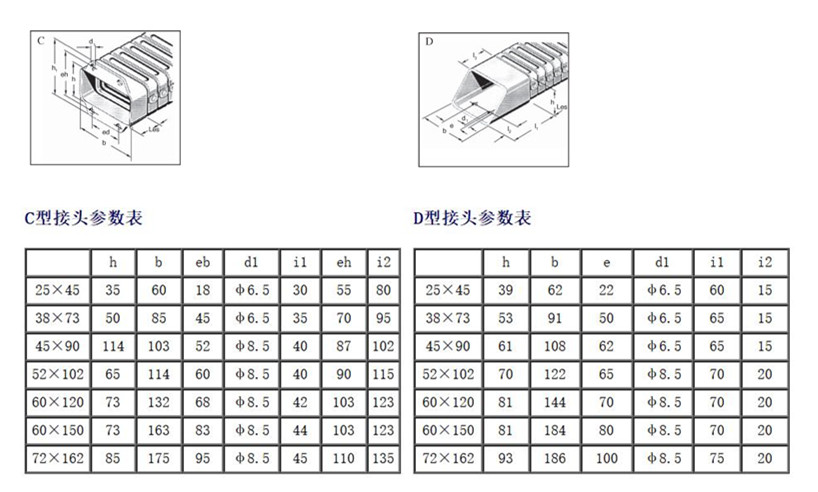

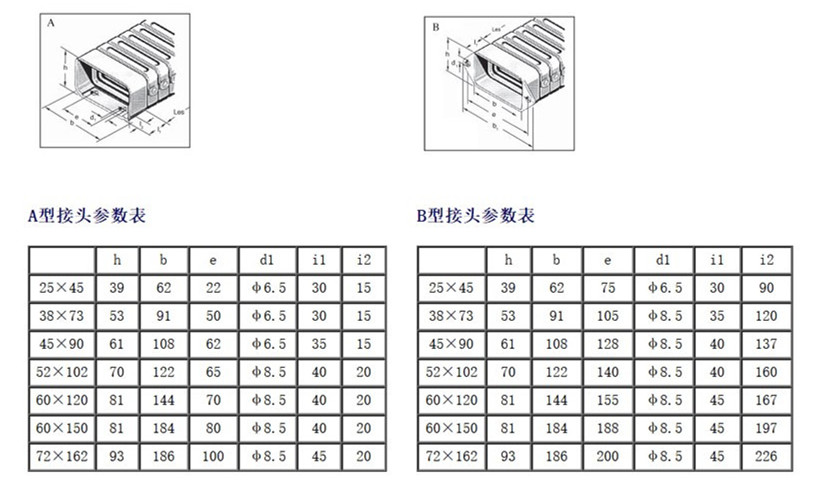

選型請注意規格、型號、裝配形式A 、日、C 、D.
規格參數表
|
型號 |
1 # |
2 # |
3 # |
4 # |
5 # |
6 # |
7 # |
|
規格 |
25×45 |
38×73 |
45×90 |
52×102 |
60×120 |
60×150 |
72×162 |
|
外型 |
39×62 |
53×91 |
61×108 |
70×122 |
81×144 |
81×184 |
93×186 |
|
彎曲半徑 |
60 |
100 |
120 |
140 |
160 |
165 |
185 |
|
不支承長度M |
15 |
2 |
22 |
25 |
27 |
29 |
30 |
|
負載重量 |
3 |
4 |
5 |
8 |
10 |
14 |
20 |
